背景
M5Stackとは、電池、LCD（モニタ）、スピーカー、ボタンなどが付いた、プログラムを書き込める装置です。M5StackはStackを追加することで機能を拡張できるのですが、背の高い部品をStackに使おうとするとStackの高さを維持するためにM5Stackからはみ出して部品を配置するなどの工夫が必要になります。
そこで、背の高い部品をM5Stackからはみ出さずに使えるように、上下の部品をリボンケーブルで接続したM5StackCavityという装置を作ってみました。
使い方と利用例と説明します。
使ったもの
これらを使います。- M5Stackシリーズ
今回はM5Fire(M5Stackの電池が大きい版)と組み合わせて写真を撮影しました。 - M5StackCavity
ブレッドボード付きの組み立て済み品と、ブレッドボードとピンソケットがついてない組み立てが必要なものがあります。
M5StackCavity 本体のみ
M5StackCavity ピンソケット、ブレッドボード付き
工作のベースにしたかったり費用を少しでも抑えたい方は前者を、すぐに使いたい方は後者を購入されるのが良いと思います。
設計情報はgithubで公開しています。
M5StackCavityの組み立て方
外装と支柱の取り付け

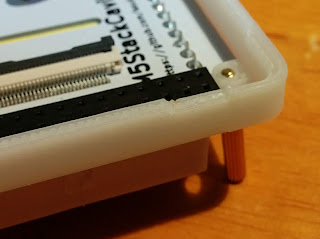

bottom_pcbと外装をナットと支柱で固定します。外装の窪みが黒いソケット側に来るようにしてください。
（逆向きになっても、取り外しに窪みを使えなくなりますが、それほど問題ではありません。）
ナットで4箇所を止めてください。
（ナットが難しければ、底面をネジ止め、上面をナット止めにしても良いです。）
bottom_pcbと外装と支柱を固定できたら、bottom_pcbの窪んだ側とtop_pcbの開けた側が同じ方向になる向きで、支柱にtop_pcbを固定してください。
コネクタの灰色の部分を開き、リボンケーブルの青色が見える向き（信号線が見えない向き）で差込み、コネクタの灰色の部分を閉じてください。
リボンケーブルでtop_pcbとbottom_pcbを接続すれば完成です。
利用例
M5Stackシリーズと組み合わせることによって、stackからはみ出さずに背の高い部品をブレッドボードで利用できます。
拡張基板を作りたい場合
M5StackCavityの拡張基板テンプレート（KiCad用）として、M5StackCavityDentureを作りました。これをKiCadのテンプレートとして利用してプロジェクトを作成することでtop_pcbに接続可能な拡張基板を作れます。
https://github.com/asukiaaa/M5StackCavityDenture

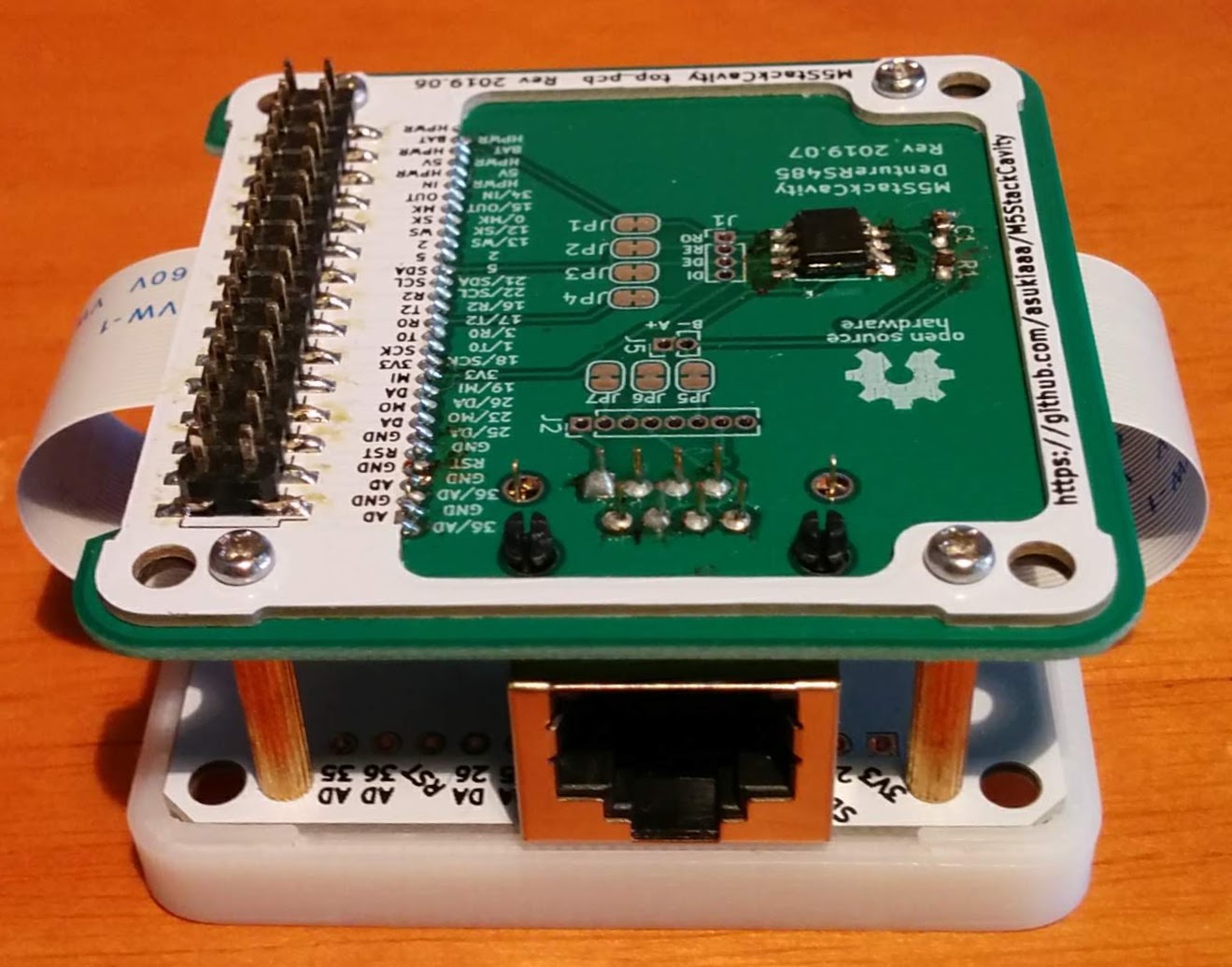

試しにモジュラージャックからRS485を利用する基板を作ってみました。
リボンケーブルのコネクタのはんだ付けは結構手間なので、生産数が少ないならM5StackCavityDentureで基板を作ってCavityと組み合わせて利用するのは、手間を減らしつつ基板を作るときの１つの手段になると思います。
まとめ
M5Stackで背の高い部品が使えるStackができました。何か背の高い部品やコネクタをM5Stackで利用したいときなどに、良かったら使ってみてくださいな。
M5StackCavity 本体のみ
M5StackCavity ピンソケット、ブレッドボード付き
更新履歴
2019.08.19商品購入ページへのリンクを追加しました。
2019.09.27
ピンソケットとブレッドボードが付いたものを買ってもらええば良いと感じたため、ピンソケットのハンダ付けとブレッドボードの貼り方に関する説明を削除しました。
拡張基板の写真を実装済みのものに変更しました。
