Raspberry PiでMPU9250を使う方法

背景

Raspberry Piで遊ぶ会#18.04を開催しました。

その会のテーマにした、9軸センサMPU9250の使い方を共有します。

なお、ターミナルやviの操作コマンドは、こちらの記事を参考にしてください。

使ったもの

• Rasbian(Stretch)が動く状態のRaspberry Pi
  ssh接続か、モニタ + キーボード（+ マウス）で動作させられる状況にしてください。
• MPU9250
  9軸センサです。
• ハンダゴテ + ハンダ
  MPU9250へのピンの取り付けに利用しました。
• ブレッドボード + オスメスジャンパワイヤ
  Raspberry PiとMPU9250を接続するのに利用しました。

Raspberry Piとの接続

Raspberry PiはI2C通信用のピンを備えています。
I2Cとは、通信方式の一つです。
MPU9250はI2C通信で情報をやり取りできるので、Raspberry PiとMPU9250をI2C通信できるように接続します。

Raspberry Pi	MPU9250
3V3	VCC
GPIO02(SDA)	SCA
GPIO03(SCL)	SCL
GND	GND

実際に繋ぐと、このようになります。

I2Cを有効化

Raspberry PiのI2Cはデフォルトでは無効になっているので、設定を変更して有効にします。

ここではraspi-configというRaspberry Piの便利設定ツールを使った設定変更方法を説明します。
（デスクトップモードの設定画面からも、同様の変更をできます。）

下記のコマンドを入力して、raspi-configを起動します。

raspi-config

上下矢印とエンターキーを使って、Interfacing Options -> I2C -> Yes を選択します。
これによる、I2Cが有効になりました。

設定できたら、左右矢印でFinishを選択して、エンターキーを押して、raspi-configを終わります。

MPU9250がI2Cデバイスとして認識されていることを確認

Raspberry PiのI2Cを有効にしたら、MPU9250がI2Cデバイスとして見えていることを確認します。

I2Cに関するプログラムをインストールします。

sudo apt install i2c-tools

下記のコマンドで、I2Cを通して認識されているデバイスの一覧を表示します。

sudo i2cdetect -y 1

68番が存在していれば、期待通りに接続されていると判断できます。
68番が出てこなければ、Raspberry PiとMPU9250の配線が合っているか確認してください。

プログラムの準備

MPU9250の信号をPythonというプログラミング言語で読み取れるライブラリを公開してくれている方がいるので、それを利用します。

関連プログラムをインストールします。
（これらは、Raspbian Liteでなければ、デフォルトでインストールされている）

sudo apt install python-pip python-smbus

ライブラリをインストールします。

sudo pip install FaBo9Axis_MPU9250

Pythonのプログラムを作る前に、作業用ディレクトリを作成します。

mkdir ~/mpu9250_test
cd ~/mpu9250_test

プログラムを作成します。

vi scan.py

~/mpu9250_test/scan.py

import FaBo9Axis_MPU9250
import time

mpu9250 = FaBo9Axis_MPU9250.MPU9250()

while True:
  accel = mpu9250.readAccel()
  print("accel X: " + str(accel['x']))
  time.sleep(0.1)

実行します。

python scan.py

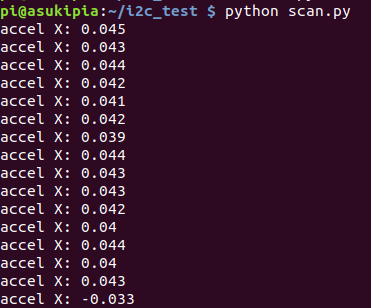

成功すれば、このようにx軸の加速度が表示されます。

プロブラムは「Ctrl + c」で止めれます。
他の機能も使いたい場合、ライブラリと一緒に公開されているサンプルプログラムが参考になると思います。

まとめ

Raspberry PiからI2C通信を通してMPU9250のデータを取得できました。

参考になれば嬉しいです。

参考

Configuring Your Pi for I2C
